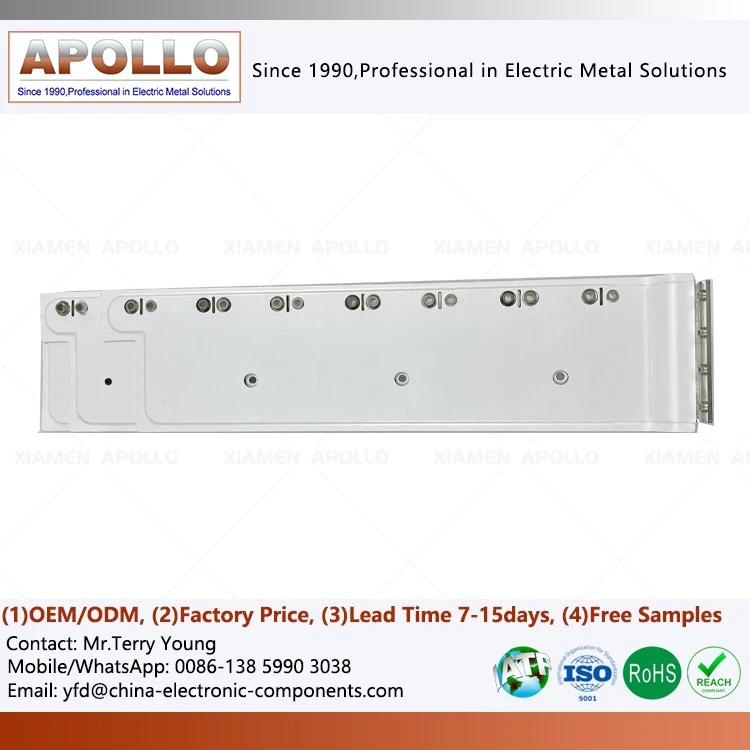

Laminirana sabirnica za električni automobil
Opis proizvoda
Laminirana sabirnica za električni automobil više je od pukih nositelja struje; služe i kao toplinski vodiči. Postavljanjem i tijesnim spajanjem paralelnih pozitivnih i negativnih vodljivih slojeva, oni koriste princip poništavanja magnetskog polja za temeljnu optimizaciju električne topologije složenih sustava.
Ključne karakteristike:
Niska induktivnost: Induktivnost se može smanjiti za više od 70% u usporedbi s tradicionalnim metodama ožičenja.
Visoka kompaktnost: postiže veliku distribuciju struje u vrlo malom prostoru, eliminirajući ožičenje u stilu "paukove mreže".
Višenamjenska integracija: Besprijekorno integrira kondenzatore, otpornike, senzore i komponente za raspršivanje topline.
Prednosti materijala: zajednički{0}}materijali visokih performansi. Naš odabir materijala temelji se na rigoroznoj provjeri vijeka trajanja

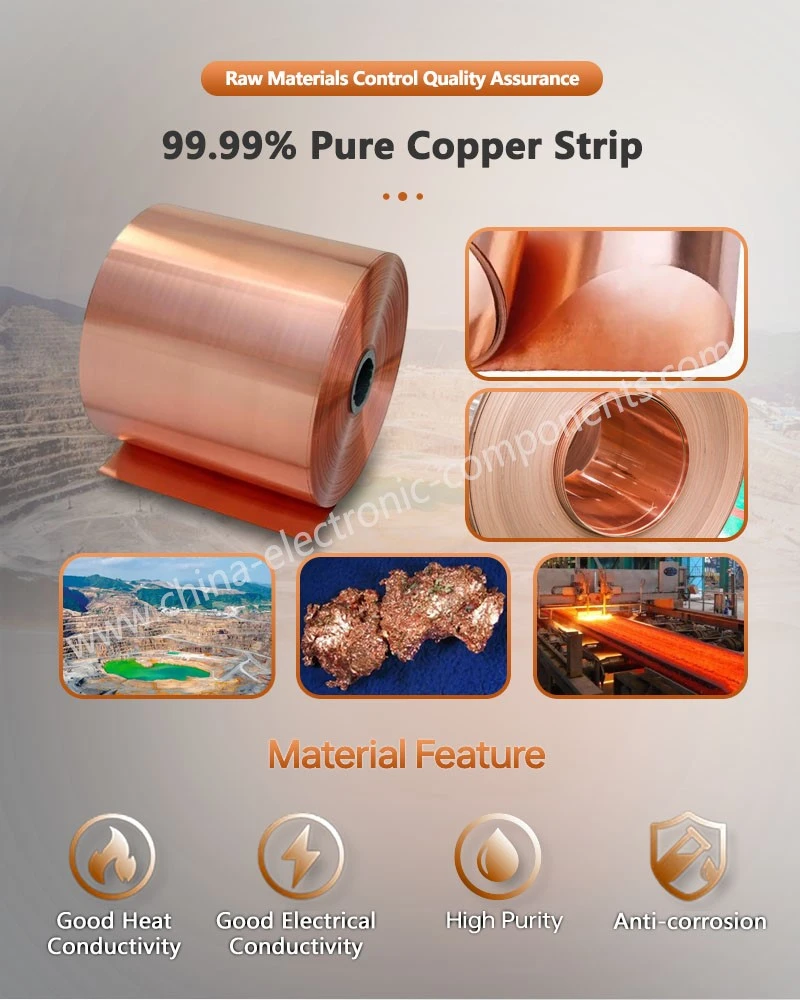

Elektrolitski bakar visoke-čistoće (T2/C11000)
Vodljivost Veća ili jednaka 100% IACS, osiguravajući najniži unutarnji otpor.
Specijalna izolacijska folija
Upotreba vrhunskih- PET/PEN filmova. Ovi materijali posjeduju izuzetno visoku dielektričnu čvrstoću, izvrsnu toplinsku stabilnost i svojstva usporavanja plamena UL94-V0.
Kompozitno ljepilo
Korištenje strukturalnih ljepila otpornih-na visoke-temperature, starenje-otpornih-kako bi se osiguralo da nema raslojavanja međuslojeva tijekom dugo-termalnog ciklusa.
Prednosti aplikacije: Provjera izvedbe u{-scenariju
UPS (Besprekidno napajanje) tradicionalna je snaga djelomično laminirane sabirnice. U mrežnim UPS sustavima s dvostrukom{1}}pretvorbom, DC sabirnica između ispravljača i pretvarača prenosi struju pune snage. Niska induktivnost laminirane sabirnice potiskuje prenapon-isključivanja IGBT-a, poboljšavajući učinkovitost sustava za 1-2 postotna boda uz istovremeno smanjenje veličine i cijene EMI filtera. U paralelnim sustavima modularnih UPS sustava, konzistentnost impedancije sabirnice za dijeljenje struje osigurava ravnotežu struje u modulima napajanja.
Server and data center power supplies require power distribution components to adapt to high frequency, high power density, and hot-swappable requirements. In 48V DC PSUs (Power Supply Units), laminated busbars, as the core of backplane power distribution, support high cycle life (>500 ciklusa spajanja) i nizak porast kontaktne temperature (<30K) for hot-swappable connectors.
U-distribuciji električne energije visokog napona za električna vozila, laminirane sabirnice i pasivne elektroničke komponente koriste se u OBC-ovima, DC/DC pretvaračima i PDU-ima. Pod visoko{3}}naponskim platformama od 800 V, dizajn izolacije i puznih staza postaje još kritičniji. Kompaktnost laminirane strukture postiže visoko-naponsku sigurnosnu izolaciju unutar ograničenog prostora. Međuslojni kondenzatori zaobilaze visoko{7}}frekventne-struje uobičajenog načina rada, smanjujući elektromagnetske smetnje CAN sabirnice i senzora vozila.

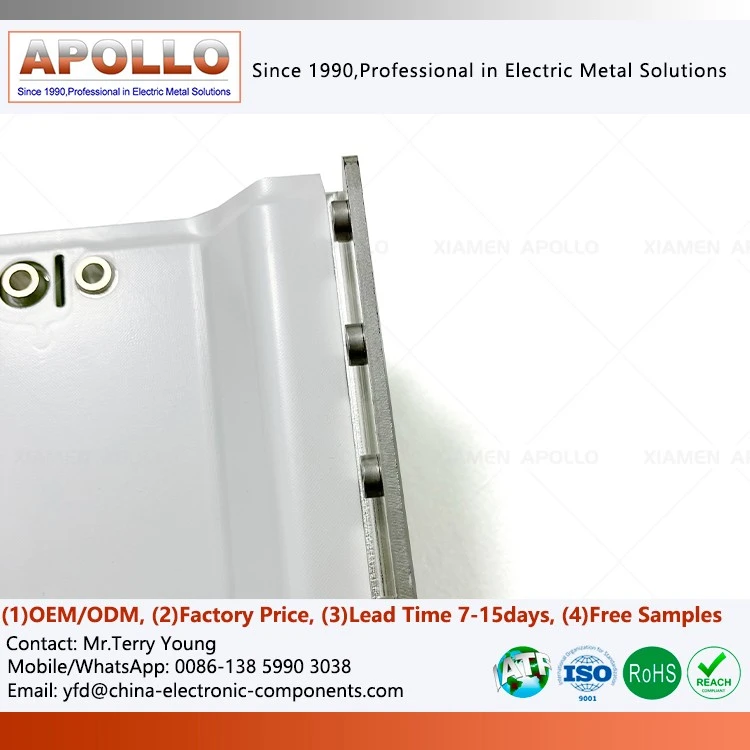

U industrijskim frekvencijskim pretvaračima i servo pogonima, laminirana sabirnica u pretvaraču velike snage povezuje ispravljački most, baterije kondenzatora i module pretvarača. Njihova kruta struktura otporna je na mehaničke vibracije tijekom rada pretvarača, a njihove karakteristike niske induktivnosti podržavaju više PWM nosive frekvencije, smanjujući harmoničke gubitke motora.

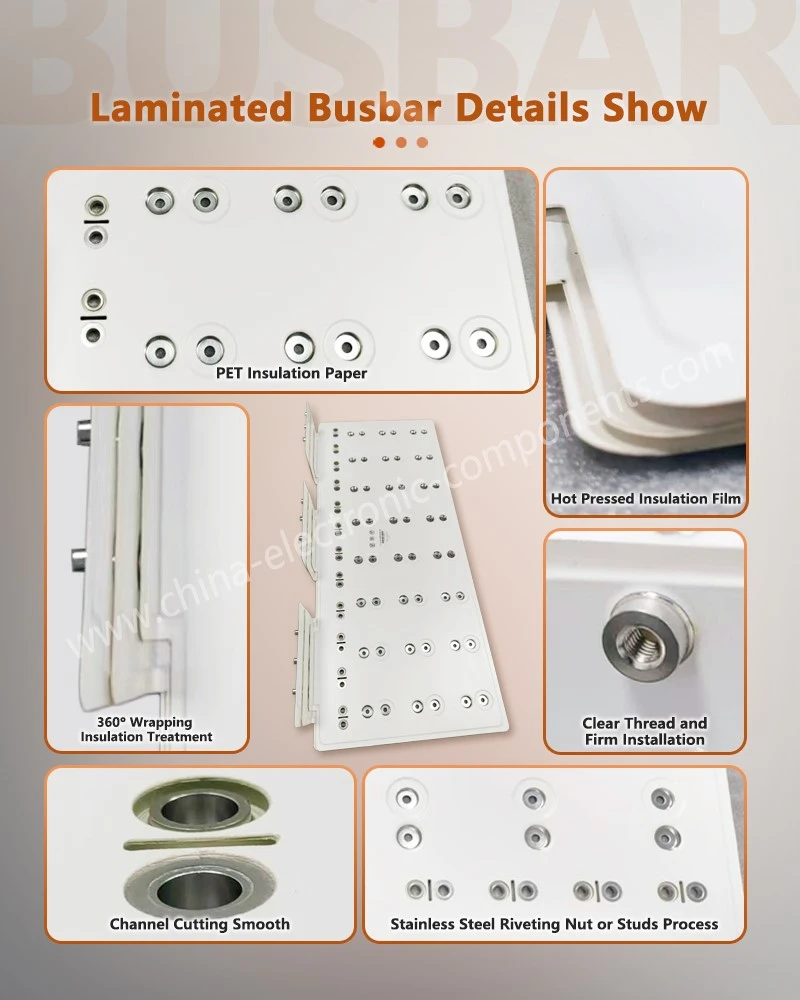

Detaljan prikaz: izravan ulazak inženjerske kvalitete
Test djelomičnog pražnjenja (PD test)
Za visoko{0}}naponske primjene, možemo pružiti izvješća o ispitivanju djelomičnog pražnjenja za pojedinačne laminirane sabirnice za složene instalacije sabirnica kako bismo osigurali da ne dođe do kvara pod dugotrajnim-naponskim stresom.
Simulacija porasta temperature

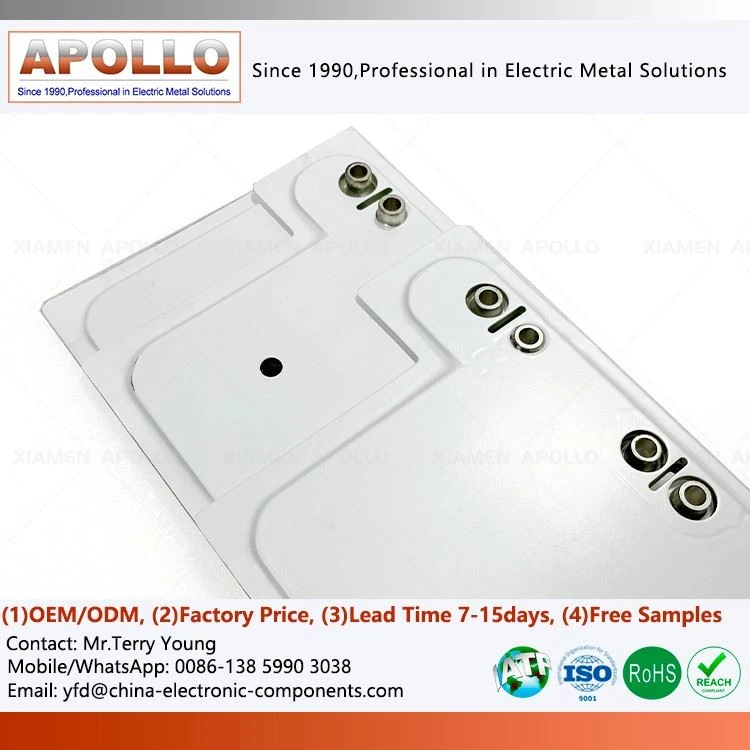

Tijekom faze projektiranja koristimo analizu konačnih elemenata za simulaciju distribucije porasta temperature visokonaponske inverterske sabirnice-otporne na eksploziju pod nazivnom strujom, preventivno eliminirajući vruća mjesta.
Praćenje impedancije izolacije
Svaka laminirana sabirnica za pretvarač s tri razine prolazi rigorozno-ispitivanje otpornosti na napon visokonaponske izolacije prije napuštanja tvornice.
kontaktirajte nas
Ako tražite aLaminirana niskoinduktivna sabirnicarješenje koje uravnotežuje električne performanse, strukturnu integraciju i dugoročnu-pouzdanost, naš inženjerski tim može pružiti prilagođeni dizajn i podršku za brzu verifikaciju na temelju arhitekture vašeg sustava, pomažući vašem projektu da učinkovito pređe u fazu masovne proizvodnje.
